經過 魏松,吳木亭獸人,何艷榮,吳玉章和魏曲*
中國林業科學研究院木業研究所, 北京香山路 100091
*通訊作者。
學術編輯：莫德·希門尼斯
涂料 2021 , 11 (6), 709; https://doi.org/10.3390/coatings11060709
前言
膨脹型阻燃（IFR）涂料越來越受到關注。IFR涂料中膨脹炭的行為對其阻燃性能起著最重要的作用。然而，膨脹炭在整個保護過程中的演變過程仍不清楚。在這項研究中，研究了炭的形成和收縮。IFR的配方包括三聚氰胺改性脲醛樹脂（MUF）、聚磷酸銨（APP）和季戊四醇（PER）。涂層的阻燃性能通過錐形量熱儀（CONE）測量。監測炭的體積變化和孔徑分布。通過掃描電子顯微鏡 (SEM) 和傅里葉變換紅外光譜 (FTIR) 對形態和化學結構進行了表征。結果表明，膨脹炭的演化可分為三個階段。超過 50% 的炭收縮發生在第二階段。不同階段之間炭的形態和化學結構有明顯的變化。
關鍵詞： 膨脹型阻燃涂料；膨脹炭; 炭化；收縮; 孔徑分布

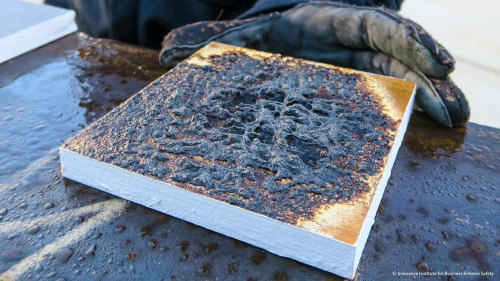

膨脹型阻燃(IFR)涂料是一種方便、高效、經濟的保護底層材料物理性能的手段[ 1 ]。APP-PER-MEL 系統，包括聚磷酸銨 (APP)、季戊四醇 (PER) 和三聚氰胺 (MEL)，是 IFR 最常用的配方。APP-PER-MEL 體系的成炭機制和阻燃性已被廣泛研究 [ 2 , 3 , 4 ]。發生火災時，涂層遇熱膨脹，形成隔熱炭，延緩熱量向基材的擴散 [ 5 ]。阻燃涂料的性能取決于膨脹炭的質量 [ 6 , 7]。在傳統的 APP-PER-MEL 系統中添加雞蛋殼可以提高阻燃性和抑煙性，這歸因于形成更致密、熱穩定和膨脹的炭 [ 8 ]。阻燃體系中均勻分布的納米SiO 2顆?？梢栽诟邷叵赂淖兲康男纬珊吞拷Y(jié)構的抗氧化[ 9 ]。
涂料的阻燃性能很大程度上受基體樹脂的影響[ 3 ??]。聚丙烯酸酯、環氧樹脂和三聚氰胺甲醛樹脂 (MF) 已在商業膨脹型涂料中得到廣泛研究 [ 10 ]。除了基體樹脂外，三聚氰胺-甲醛樹脂也可作為該系統的氣源，具有高膨脹系數 [ 11 ]。脲醛樹脂（UF）是另一種氨基樹脂，廣泛用于造紙、紡織和工業木材。UF 可以在縮合過程中通過三聚氰胺 (MUF) 進行改性，以減少游離甲醛的含量并提高粘合強度和耐水性 [ 12]。與MF樹脂相比，MUF樹脂具有更低的成本和更好的儲存穩定性，這對木材工業很重要。我們之前的工作[ 13 ]研究了APP和MUF混合物的阻燃性能。樣品的阻燃性能與APP的用量密切相關。為了提高其阻燃性能并降低成本，應制備含有APP、PER和MUF的涂料，并對其機理進行充分研究。
炭的膨脹高度或體積是測試 IFR 涂層的關鍵參數，在 IFR 涂層研究中備受關注[ 14 ]。迄今為止，大多數先前對膨脹型涂料行為的研究主要集中在了解不同配方對通過標準耐火等級測試的影響[ 15,16,17 ]。建立模型來預測 IFR 涂層的膨脹率 [ 18 ]。與炭的形成相比，炭的開裂和收縮對涂料的性能起著更重要的作用。一些納米顆粒 [ 19 , 20 ] 和纖維 [ 21 , 22 ]] 用于防止形成裂紋和炭化收縮。然而，膨脹炭在 APP-PER-MEL 系統中的演變，優化的基礎仍不清楚。
本工作制備了一種基于氨基樹脂的阻燃涂料。研究了炭在炭的形成和收縮過程中的重要參數，包括膨脹體積、孔徑分布、形貌、化學結構和阻燃性。通過掃描電子顯微鏡（SEM）和數碼相機對炭的細胞結構進行了表征。傅里葉變換紅外光譜 (FTIR) 用于顯示炭的化學結構。阻燃性通過錐形量熱儀（CONE）來表征。本研究的目的是研究膨脹炭的演變過程，這對于提高涂料的阻燃性能非常重要。
2.1。材料
聚磷酸銨（APP，n（聚合度）>1000）購自四川長豐化工有限公司。季戊四醇（PER）、三聚氰胺、尿素、甲醛溶液（37%~40%）購自北京現代東方精細化工有限公司 中密度纖維板（MDF）由石家莊華杰木業有限公司提供。所有材料均按原樣使用。
2.2. 樣品制備
MUF 樹脂：首先，將 120 g 甲醛溶液（37%）和 40 g 尿素在配有溫度計和機械攪拌器的反應器中混合，并用 1 M NaOH 將 pH 值調節至 8.0-9.0。在 35 分鐘內將混合物加熱至 90°C。然后，用 NH 4 Cl將 pH 值調節至 5.0–5.5 ，然后加入 15 g 尿素和 10 g 三聚氰胺，保持 40 分鐘，pH = 8.5。MUF 的 pH 值為 7.0–7.5。MUF 在 25 °C 時的粘度約為。35 兆帕·秒。
阻燃樹脂(A3P1)：將30 g APP、10 g PER和100 g MUF混合，在旋轉攪拌器充分?jǐn)嚢? min制備阻燃樹脂。
涂層 MDF：涂層 MDF 樣品（用于 CONE）通過兩個步驟制備。首先，將阻燃樹脂（涂層重量=333 g/m 2）涂覆在MDF（100 mm × 100 mm × 15 mm）表面。其次，涂覆的中密度纖維板在室溫下干燥 24 小時以固化涂層。
涂層鋼：涂層鋼樣品的制備與涂層 MDF 類似。鋼的尺寸為 80 mm × 80 mm × 2 mm。
2.3. 表征
通過使用 SDT Q600 熱分析儀（TA Instruments，New Castle，DE，USA）進行熱重分析（TGA）。將 3 mg 樣品置于氧化鋁坩堝中，加熱速率為 10 °C /min，在空氣氣氛下，以 50 mL/min 的流速從 30 °C 升溫至 800 °C。
為了形成炭，涂有 A3P1 樹脂的鋼樣在馬弗爐中加熱到 800 ℃，并在一定時間（15 秒、20 秒、25 秒、30 秒、40 秒、50 秒、60 秒、 90 秒、120 秒和 180 秒）。通過石蠟包埋的排水法測量炭的體積，以加強炭結構并隔離水。每個樣品測量 3 次。通過數碼相機和掃描電子顯微鏡（SEM，S4800，Hitachi，Tokyo，Japan）監測炭的孔徑分布和形態。SEM 在高真空條件下使用，電壓為 10 kV。在 SEM 觀察之前，所有樣品都進行了金濺射以提高其導電性。
Image J 進一步分析了橫截面視圖中的炭圖像。該方法的主要規定來自對 Nedryshkin 及其同事的工作的修改 [ 11] 孔隙和細胞壁以灰度級區分。通過計算像素?cái)?shù)來計算孔的大小和數量?？椎闹睆接傻让娣e圓計算。先用鋒利的刀將炭片切成薄片，然后用LED燈將切好的炭片放入照相室。相機（Sony A7，Tokyo，Japan）的 ISO 調整為 800，快門速度為 1/200 秒。捕獲的圖像最初以 6000 × 4000 像素輸出。為了消除圖像錯誤，圖像被匯集到 200 dpi 并進一步輸出到相同寬度的 360 像素圖像。其次，使用Image J軟件進行孔和細胞壁的分離。圖像被轉換為?? 8 位，4.5 像素為 1 mm。
使用 Nicolet iS50 (Thermo Fisher Scientific, Madison, WI, USA) 從 400 到 4000 cm -1記錄來自鋼樣品的 A3P1 樹脂和炭的傅里葉變換紅外光譜 (FTIR) 。分化率為4 cm -1，掃描次數為8。
用錐形量熱儀（CONE，Toyoseiki，Tokyo，Japan）根據 ISO 5660-1 [ 23 ] 在 50 kW/m 2的外部熱通量下測試了涂有 A3P1 樹脂的 MDF 的阻燃性能。進行了 3 次重復對于每種 MDF 類型。
3.1。阻燃性能
A3P1樹脂包覆的中密度纖維板的阻燃性能采用CONE測量。圖 1顯示了不同時間樣品的放熱率 (HRR) 和總放熱 (THR)。MDF的HRR曲線有一個尖峰，峰值為270 kW/m 2 ，與Park等[ 24 ]的結果相似。對于 A3P1 涂層樣品，HRR 的峰值越來越低，峰值時間隨著涂層重量的增加而偏移。當涂層重量為 400 g/m 2，HRR的峰值幾乎消失了。涂層中密度纖維板不能燃燒，即使有火花，所以在膨脹炭破裂之前幾乎沒有熱量釋放。易燃揮發物從裂縫中釋放出來，然后樣品開始用火焰燃燒[ 25 ]。由于絕緣性能更好，涂層重量更高，樣品的無裂紋時間更長。當涂層重量大于250 g/m 2時，樣品的總熱釋放量（THR）在10 min內低于8 MJ/m 2 。當涂層重量為400 g/m 2時，與純MDF相比，600 s的THR降低了74% 。根據日本建筑標準法，涂層重量超過 250 g/m 2的樣品滿足 II 類，一種半不燃材料 [ 26 ]。說明A3P1是一種有效的木質材料阻燃涂料，炭中的裂紋是涂料失效的關鍵因素。研究膨脹炭的演化對阻燃涂料具有重要意義。
3.2. 熱分析
TGA研究了樹脂的熱降解。圖 2顯示了 A3P1 樹脂及其組分的 TG 和 DTG 曲線。PER的降解在240°C和380°C之間的狹窄范圍內，在400°C沒有留下炭。APP的降解溫度（T 5%）為340°C，800°C有16%的殘留物。發現 MUF 樹脂在 174 °C 時開始分解，而在 800 °C 時幾乎沒有炭殘留物。A3P1 樹脂在 800 ℃時的最終焦炭殘留率為 23%，高于任何單一組分。分解峰從 324 °C 移動到 279 °C 是由于分解的 APP 化合物對 MUF 樹脂的催化作用。盡管如此，A3P1 產生的揮發物低于 MUF 樹脂 [ 3 ]。
如圖2b所示，A3P1樹脂的DTG曲線有3個主峰。第一個帶與炭的形成（200-350°C）有關。APP降解脫水后釋放出聚偏磷酸和焦磷酸。炭化框架是由 PER 和酸之間的相互作用形成的。同時，MUF開始釋放NH 3氣體，將熔化的樹脂吹起，形成致密、牢固的黑色炭化層。A3P1 樹脂在炭化過程中的重量損失約為 42%。第二個峰（350-650°C）是由于炭的氧化。A3P1樹脂的重量損失約為22%。第三個峰（650-780 °C）是關于無機骨架形成，重量損失 13% [ 19 ]。
3.3. 膨脹炭的體積和孔徑
膨脹炭的體積是 IFR 涂層的關鍵參數之一。通常測量最大膨脹體積作為評估 IFR 涂層的指標 [ 27 , 28 ]。膨脹炭的體積采用石蠟包埋引流法測定。在 800 °C 的馬弗爐中監測炭的整個演變過程，包括炭的形成和收縮，涂層重量為 333 g/m 2。根據 TGA 結果，A3P1 可以在 800 °C 完全分解。如圖3所示，清晰地觀察到炭的膨脹和收縮。炭的形狀不規則，表面光滑且相對致密。膨脹炭的體積先增大后減小。根據圖 4中的曲線，涂層膨脹到最大體積約 100 倍。前 30 秒為 127 mL。體積迅速減少到約。在接下來的 60 秒內，56 毫升超過 50%。90 s 后體積下降速度較慢。如上所述，膨脹炭體積的演變可分為三個階段：
炭在 30 秒前形成；
炭的體積從 30 s 到 90 s 迅速減少；
90 s 后炭的體積緩慢下降。
超過 50% 的收縮發生在第二階段，此時炭中的裂紋最有可能發展。一旦出現裂紋，IFR涂層就會失效。我們可以推斷，第二階段收縮率的降低可能是提高涂料阻燃性能的一種新方法。第二階段炭的收縮可能是 IFR 涂層的一個參數。
膨脹炭的熱導率取決于孔隙的大小和位置 [ 11 ]。IFR 涂層的阻燃效率受孔隙尺寸演變的影響。炭的橫截面圖像如圖5所示?？紫栋俜直鹊内厔?shì)與圖 4中炭體積的趨勢非常相似。30 s 后炭的結構變得更密集。孔徑分布的直方圖如圖6所示. 與 20 s 的炭化相比，在接下來的 10 s 內形成了更多的孔隙，尤其是大孔隙（D > 5 mm）。在第二階段（30-90 s），小孔（D < 1 mm）和中孔（D = 1-5 mm）的數量變化不大。然而，大孔的數量急劇減少。第二階段結束時沒有大毛孔。這表明第二階段的炭收縮超過50%是由于大孔隙的塌陷。大孔數量的減少可以改善阻燃涂料的性能。第三階段，中小孔的數量均逐漸減少。
3.4. 膨脹炭的形態結構
SEM 測試給出了膨脹炭的形態結構隨加熱時間增加而變化的一些信息。從 A3P1 獲得的炭的 SEM 顯微照片如圖 7 所示。20 s 圖像中的凹形氣泡表示低粘度的不完全膨脹[ 19 ]。根據填充的氣泡在 30 秒內完成膨脹。炭的多氣泡結構具有更好的絕緣能力[ 29 ]。在第二階段（30-90 s），較大的氣泡破裂，氣泡中的氣體逐漸釋放。小氣泡數量減少，出現一些褶皺。炭中的絕緣能力降低 [ 30]。在第三階段，氣泡消失，表面光滑的片狀結構顯露出來。炭的形態在炭的收縮過程中由多泡結構轉變?yōu)槠瑺罱Y(jié)構。
3.5. FTIR分析
通過FTIR研究了該過程中炭的化學變化，如圖8所示。A3P1 樹脂的曲線在 3400 cm -1附近顯示出強烈的信號，這可歸因于 MUF 和 APP 的 (-N-H-) 鍵和 PER [ 31 , 32 ] 的 (-OH)。(C-H)鍵的2950 cm -1峰和(P-O-P)鍵的874 cm -1峰是APP的典型峰。在成炭階段（30 s前），(C-H)鍵信號迅速消失，3400 cm -1附近的峰強度逐漸降低。874 cm -1處的 P-O-P 信號30 s 后減弱并消失，說明 APP 在炭化階段被消耗。1250 cm -1處信號的增加可歸因于新形成的P=O帶。1080 cm -1的信號可能是由于APP分解產生的PO 4和新形成的PNC鍵或P-O-C鍵[ 33 ]。從1630 cm -1到1660 cm -1新形成的強峰可歸因于新形成的C=C和C=O鍵。1409 cm -1處的新信號可歸因于新形成的 H 3 PO 4債券。在第二階段（30-90 秒），炭的體積迅速減少。C=C鍵峰在1550 cm -1附近逐漸轉換為苯環的C-H鍵峰。H 3 PO 4鍵的峰逐漸消失。在第三階段（90 s 后），形成 P-O-C 鍵，其峰值位于 1000 cm -1附近。90 s后NH鍵峰消失，說明氣體完全釋放，與掃描電鏡結果一致。
基于氨基樹脂的A3P1對木質材料表現出優異的阻燃性。觀察到 HRR 曲線的上升與膨脹炭的裂紋有關。膨脹炭體積先增大后減小。膨脹炭在 800°C 的演化可分為三個階段：
炭在 30 秒前形成；
炭的體積從 30 s 到 90 s 迅速減少；
90 s 后炭的體積緩慢下降。由于大孔隙（D > 5 mm）的塌陷，在第二階段形成了超過 50% 的炭收縮。
炭的形態在炭形成階段由多泡結構轉變?yōu)槠瑺罱Y(jié)構。根據 FTIR 的結果，成炭過程中的大部分分解和水合反應都在第一階段完成。苯環的形成是第二階段的主要變化。在第三階段形成了包含 P-O-C 帶的炭?；趯?duì)膨脹炭演化的深入了解，可以改善阻燃涂料的性能。
