在美國國家航空航天局(NASA)約翰·肯尼迪航天中心(KSC)為期一學期的實習的主要目的是研究腐蝕對地面支持設備(GSE)、發射支持結構和飛行硬件的影響，以幫助空間發射系統(SLS)和獵戶座計劃。眾所周知，環境腐蝕是太空海岸上任何金屬結構最大的材料退化問題之一，需要啟動特殊的保護措施以適當減輕腐蝕。以下所有四個項目的共同主要目標是評估在多種環境中發生腐蝕的模式，以及減少這些腐蝕模式的方法，以提高這些環境與不同候選金屬的機械、結構和化學兼容性，采用了多種測試方法來評估這些不同候選金屬的腐蝕特性。
本報告所列舉的項目直接代表了作為NASA KSC的NIFS實習生在實習期間所完成的工作。本次實習期間完成的四個項目包括腐蝕技術實驗室網站重新設計項目、海洋大氣暴露和加速腐蝕測試之間的時間相關性項目、循環動電位極化(CPP)測試項目和不銹鋼等離子體鈍化測試項目。
A. 腐蝕技術實驗室網站重新設計項目
腐蝕技術實驗室網站重新設計項目最初旨在提高網站界面的整體兼容性和用戶友好性，包括開發某些網站設計功能的原型，如交互式歷史時間表和KSC腐蝕試驗場的交互式地圖。一旦這些功能被創建出來，它們最終將有助于從整體上提升網站的用戶體驗。腐蝕技術實驗室網站的當前版本提供了大量關于不同材料(金屬及其合金)在沿海海洋環境的高鹽含量以及酸性火箭廢氣(由氧化鋁和鹽酸組成)影響下的腐蝕分析的有用信息。雖然本網站包含極有價值的信息，但不一定包含最新的信息。這種急需改進的跡象強烈地推動了新的web界面的開發。
該項目通過向那些有興趣獲得這些數據供自己使用的人介紹準確和最新的腐蝕數據，與美國宇航局KSC NE-L4組織的目標相一致。例如，DoD(國防部)是NASA KSC大氣腐蝕試驗場的重要客戶，并利用所得數據來幫助他們自己在該領域的應用。這個項目的一個成果是讓我(作為實習生)盡可能多地了解與KSC以及世界其他地方的腐蝕相關的實驗和數據分析。這個網站重新設計項目的另一個成果是使公眾觀眾、潛在客戶和NASA雇員能夠以一種可展示的方式訪問這個網站上包含的數據和信息，使用戶能夠相對容易地瀏覽這個網站。
B.海洋大氣暴露和加速腐蝕測試項目之間的時間尺度關聯性

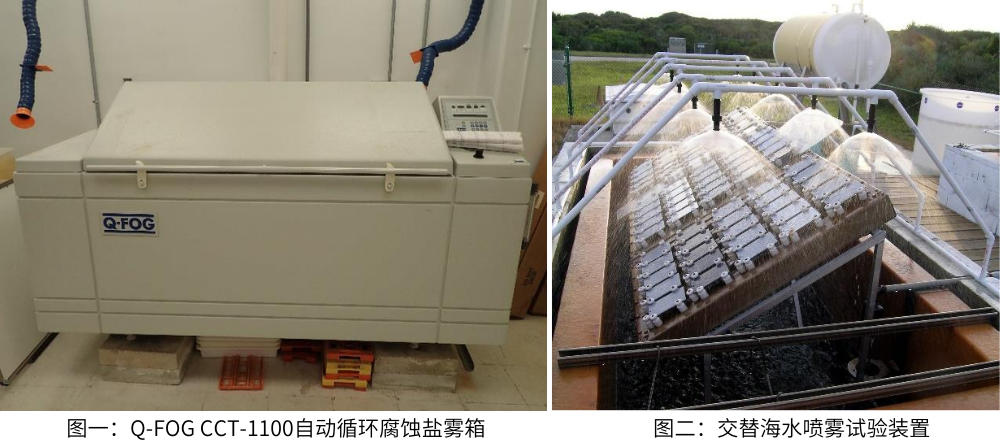

美國宇航局KSC實驗室進行的大部分腐蝕測試是針對將長期暴露在高鹽環境中的材料。受大量氯化鈉影響的NASA KSC機構包括發射支持結構、GSE、飛行硬件和軍用車輛部件。因?yàn)檫@些實體不斷受到惡劣海洋環境的影響，他們需要先進的實驗來確保候選材料準備好保護我們太空海岸以及美國其他地方的基礎設施。因此，高級試驗必須以系統的方式進行，與客戶和/或NASA的目標和總體范圍相一致。該試驗包括在海濱大氣腐蝕試驗場進行嚴格的長期暴露，根據客戶和/或NASA的目標，可持續1.5年、3年、5年或10年。雖然這種長期的實時曝光是獲取精確數據的一種很好的方法，但是它不允許加速過程的可能性。由美國宇航局KSC腐蝕小組開發的一種方法，將允許催化過程，包括加速腐蝕試驗方法。這些加速腐蝕試驗方法包括使用圖1所示的Q-FOG CCT-1100自動循環腐蝕鹽霧箱以及圖2所示的ASST(交變海水噴霧試驗)裝置。
為了數據質量的目的，已經進行了以前的研究來比較這兩種測試方法(長期和加速)。根據多項研究中的一項，海濱大氣腐蝕試驗場用于測試長期和加速試驗方法。長期方法由1010個鋼(UNS 10100)面板組成，這些面板朝向大西洋傾斜30 °,位于離高潮線100英尺處。加速方法由1010個鋼(UNS 10100)面板組成，這些面板相對于海水噴淋系統傾斜30 °,以及根據ASTM B117標準暴露于5%氯化鈉的中性鹽霧室。開發ASST的目的是通過使用直接從大西洋抽取的鹽水進行加速測試。
該項目通過提供利用長期暴露測試方法與加速測試方法之間的差異的準確表示，與NE-L4組織的目標保持一致。通過實施加速試驗方法，腐蝕工程團隊尤其能夠正確評估每種試驗方法的性能，以便在以后以更快的速度對某些候選材料進行試驗。另一項分析1010個鋼長期和加速腐蝕相關性的類似研究表明，加速試驗方法的腐蝕速率(0.71mm/y)大于長期暴露方法(0.55mm/y)。這項研究的預期結果包括獲得更多最新數據，在確定更快速的測試方法方面取得更大進展，以及滿足客戶的需求。通過表明只有加速腐蝕試驗才是未來材料腐蝕分析的可能選擇，這些將有助于總體努力的進步和成功。該項目的當前狀態被認為是持續的，可能會持續相當長一段時間。

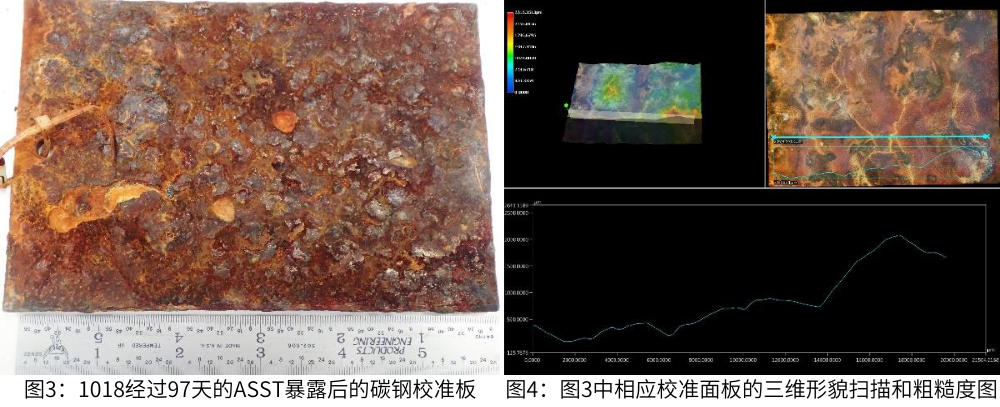

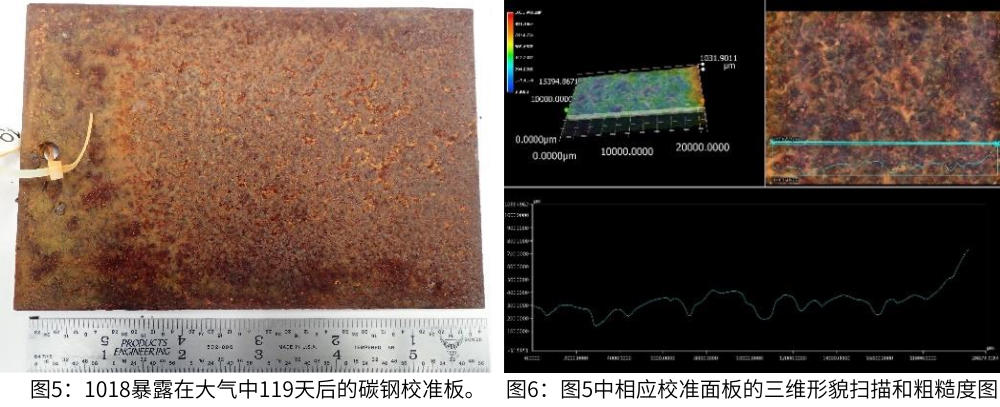

該項目的發現包括數據采集，如質量損失和表面粗糙度。使用OHAUS Pioneer@Plus精密天平測量每個校準板的質量損失，精確到1克的百分之一，同時使用Keyence VHX-5000數字顯微鏡測量表面粗糙度。在最終質量評估之前，還對面板進行了后處理，以減少現場測試后可能殘留在面板表面的任何殘余碎片，測試方法包括使用TRINCO?柜和集塵器。噴砂室的碳化鎢(WC)噴嘴能夠以較強的速度噴射碳化硅(SiC)顆粒，確保從面板上清除99.9%的松散碎片。例如，在ASST暴露97天后評估圖3中的1018碳鋼校準板，其中該板產生43.42g的總質量損失，這構成了從其初始質量349.88 g的質量減少12.41%。除了評估相應的1018碳鋼校準板的質量損失之外，在使用噴砂方法之前測量樣品的表面粗糙度。當使用Keyence VHX-5000數字顯微鏡時，確定在圖4中顯示的指定區域內的面板表面上出現了大約2200 μm的最大偏差。對圖5中的1018碳鋼校準板執行相同的程序，該校準板在暴露于大氣119天后進行評估，其中該板產生28.10 g的總質量損失，這構成了從其349.75 g的初始質量的8.03%的質量減少。表面粗糙度測量以與前述ASST板相同的方式完成，該ASST板產生600 m的最大偏差 在兩種不同測試方法(ASST和大氣暴露)下的兩個面板中，結果顯示，與大氣暴露相比，ASST的腐蝕能力更強，即使暴露持續時間更短。 兩塊板之間表面粗糙度的差異表明，長期暴露于大氣中會產生更均勻的腐蝕表面形貌，而加速暴露會產生更粗糙、更不均勻的表面形貌。

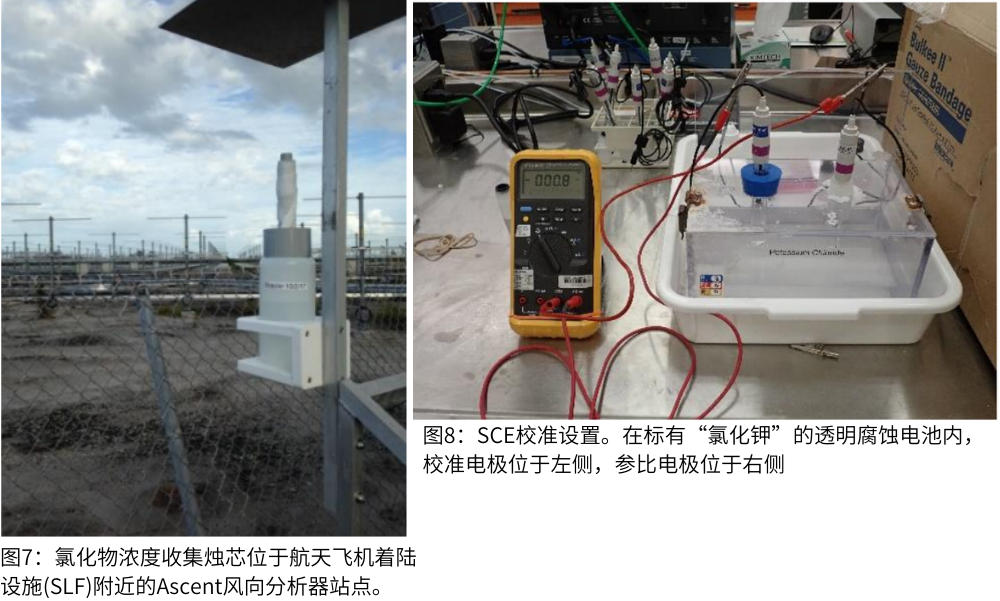

除了長期大氣暴露測試之外，還進行了上述加速測試。在長期大氣暴露測試期間，1018碳鋼校準板沒有受到任何種類的加速因子的影響，就像那些受到ASST或Q-FOG CCT-1100自動循環腐蝕鹽霧箱影響的板一樣。相反，這些面板暴露在自然發生的環境影響中，如雨水、風、紫外線輻射和實時氯化物濃度。經受住長期試驗的試驗板位于NASA KSC基地的多個地點，包括LETF、VAB的多普勒基地、LC-39B和海濱大氣腐蝕試驗基地。在除VAB之外的所有現場位置，實驗測試架上的一組面板被有目的地覆蓋上金屬覆蓋層，以比較受保護面板與未受保護面板對紫外線輻射評估的屏蔽效果。所有現場位置都配備了氯化物濃度收集蠟燭芯，如圖7所示，其主要功能是收集周?chē)髿庵械穆然?，以供以后進行化學評估，ISO-9225:金屬和合金的腐蝕-大氣腐蝕性-污染測量中對此進行了詳細說明。該化學評估包括一個稱為滴定的過程，通過該過程，負責的實驗室人員試圖根據SW-846試驗方法9212:用離子選擇性電極對水樣中的氯化物進行電位測定所指示的另一種溶液的濃度來確定氯化物的濃度。
自從1966年實驗測試誕生以來，美國宇航局KSC已經評估了數百個面板，并計劃在未來許多年繼續這項正在進行的研究。
C.循環電位極化（CPP）測試項目
獵戶座乘員艙(CM)的目標最終將是在2030年發射到火星的SLS火箭上運送宇航員。艙內活動(IVA)服裝目前正在組裝、修改和測試，以確保宇航員在不遲于(NLT) 2021年進行的探索任務2 (EM-2)期間的安全。在獵戶座乘員生存系統(OCSS)和環境控制與生命保障系統(ECLSS)的冷卻回路中，兩種不同金屬與獵戶座選擇的生物殺滅劑溶液之間的材料兼容性正在進行測試。CPP(循環動電位極化)測試應該讓參與該項目的人員了解如何改進該系統，并最終使其對未來的Orion機組成員安全。候選金屬合金將作為試驗階段的試樣。
實驗裝置包括飽和甘汞電極(SCE)、殺菌劑溶液、腐蝕電池室、恒電位儀和油漆電池。在進行任何CPP實驗之前，有必要成功校準每個可用的SCE，以確保參考電極在±7.0 mV的設定公差內，如圖8所示。
本研究尚未進行實驗，因?yàn)閷?shí)驗將在本報告提交后進行。 這個CPP測試項目是NASA JSC和NASA KSC的一個聯合項目，最終將為未來的材料選擇提供重要數據。為未來的材料選擇提供重要的數據。
D.不銹鋼（SS）的等離子體鈍化測試項目
由于腐蝕總是需要監測和控制，美國航天局KSC應用化學實驗室開發了一種可能的方法來處理GSE和發射支撐結構周?chē)h(huán)境中使用的不同類型的不銹鋼。本項目的目的是評估氣態等離子體對304不銹鋼、316不銹鋼、440不銹鋼和286不銹鋼的總體影響，并分析樣品的物理屬性，如外觀、表面粗糙度和暴露在等離子體室內后可能的臺階高度。

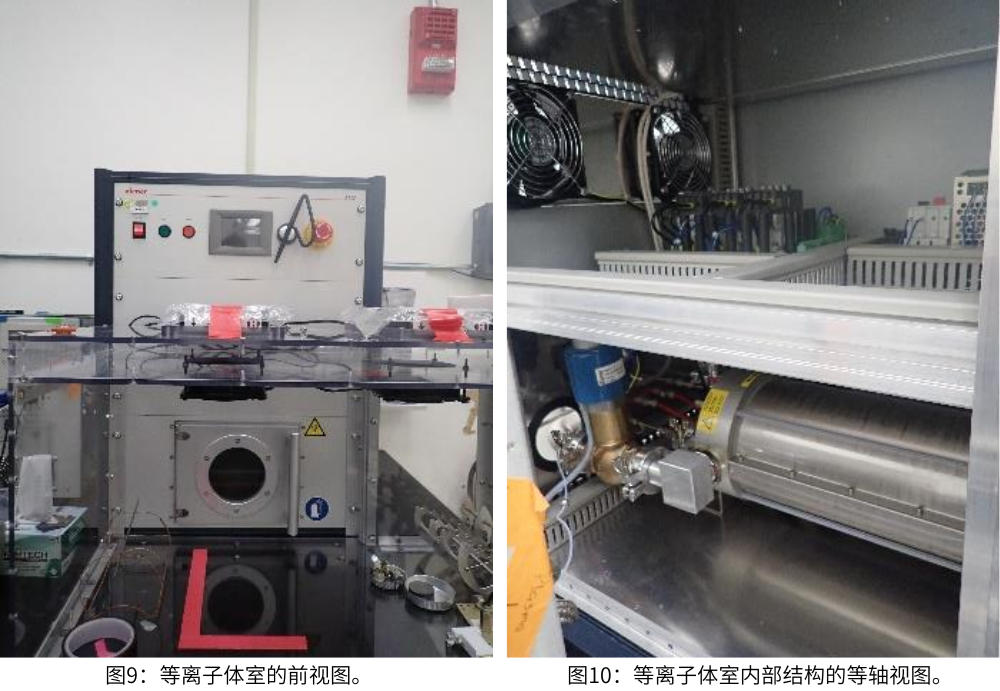

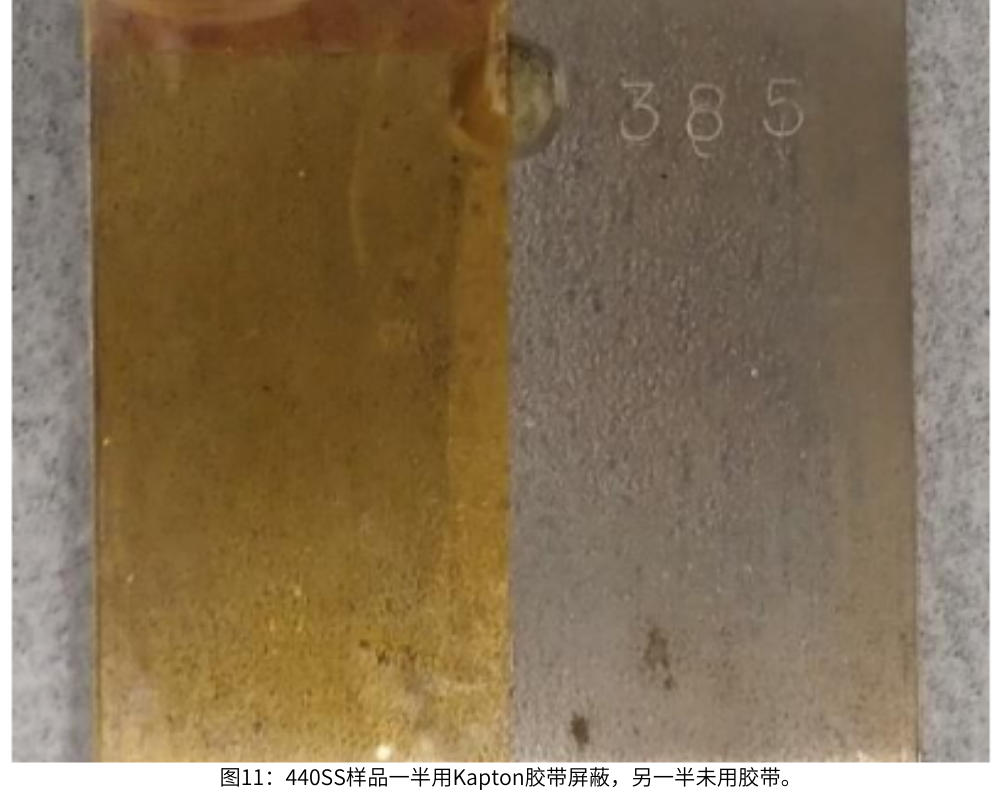

該設置包括使用具有壓力、工藝氣體(氫氣、氧氣、氬氣等)能力的等離子體室(如圖9和圖10所示)功率和曝光時間修改。如圖11所示，每個樣本的一半用Kapton膠帶粘貼，而另一半未粘貼。該粘貼程序旨在評估每個樣本的粘貼一半與完全暴露的一半的保護性能(如有)。到目前為止，已經在等離子體室中完成了三個實驗。在其中一個實驗中，每種不銹鋼的兩個樣品暴露了四個小時。該特定測試的參數包括0.1毫巴的室壓和一分鐘的初始?xì)怏w供應持續時間。在每組實驗之后，將最近測試的實驗樣品與僅暴露在實驗室環境中大約一周的樣品進行比較，以進行總體外觀評估(即，暴露一周后有明顯腐蝕特性的跡象)。在最初的兩次測試后，決定采用一種水破壞測試，該測試涉及樣本的清潔，以確保在等離子體室中測試前樣本上沒有污染物或碎片。這包括使用超純水凈化系統和Liquinox肥皂清洗和沖洗樣品。

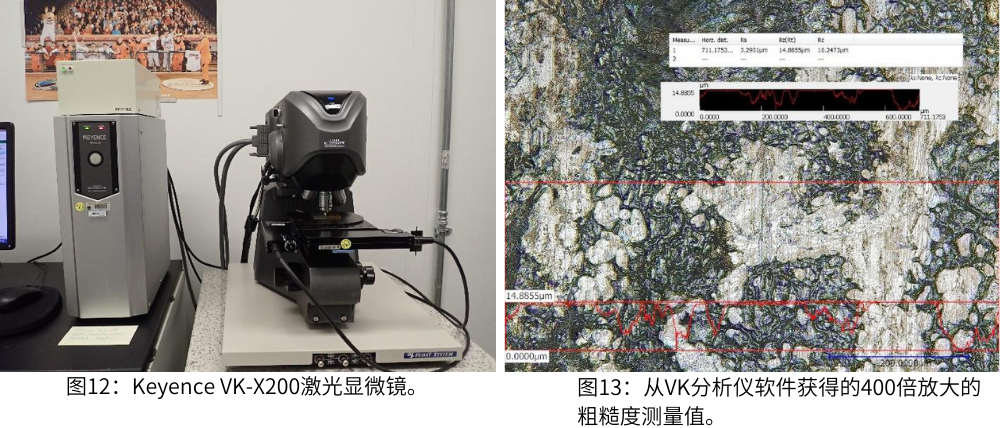

在測試和一周評估后，在配備有VK觀察器和VK分析儀軟件的Keyence VK-X200激光顯微鏡(如圖12所示)上分析樣品，目的是獲得表面粗糙度和在有膠帶/無膠帶界面處步長的可能增大/減小。如圖13所示，在該裝置上的激光顯微鏡顯示界面沒有突然變化。
