目前使用的系統(tǒng)不能保證木材外飾的耐久性。因此，本研究的目的是評估應(yīng)用在木材上的飾面的顏色變化，以便找到在戶外使用中具有較佳耐久性的木材飾面。根據(jù)標(biāo)準(zhǔn)（NF 927-6 2006），對涂有四種面漆（兩種聚氨酯面漆F1和F2以及兩種丙烯酸面漆F3和F4）的蘇格蘭松（Pinus sylvestris）和Pedunculate橡木（Quercus robur）進(jìn)行了2016小時的QUV紫外加速老化測試。在色彩系統(tǒng)CIELab中進(jìn)行色度測量。光澤度（L*）、綠紅（a*）和藍(lán)黃（b*）坐標(biāo)、色彩飽和度（C*）和色調(diào)角（H*）是在QUV加速老化處理之前和結(jié)束時使用X-Rite SP62型分光光度計進(jìn)行的。結(jié)果顯示，QUV老化導(dǎo)致L*值下降，所有研究的飾面對的表面顏色都有變化。對于以柞木作為木質(zhì)支撐的木材/飾面對，柞木/F3對顏色變化的抵抗力較好，而對于以松樹作為木質(zhì)支撐的木材/飾面對，松樹/F1對顏色變化的抵抗力較好。對顏色變化的抵抗力較好。
關(guān)鍵字：木材涂層加速老化，QUV紫外老化試驗箱
戶外木制部件的主要降解因素是暴露于紫外線和水。
為了保護(hù)木材的自然外觀及其顏色不受老化影響，對透明或半透明的涂料，如清漆、染色劑或油漆，已經(jīng)進(jìn)行了研究。
QUV老化試驗包括評估應(yīng)用在木質(zhì)基材上的涂層系統(tǒng)對加速Q(mào)UV老化的抵抗力。與自然老化相比，這種測試的優(yōu)點是加速，自然老化持續(xù)一年，并且是 與自然老化相比，這種試驗具有加速的優(yōu)勢，自然老化持續(xù)一年，而且往往有重復(fù)性和再現(xiàn)性的問題。
人為的或加速的老化會影響成品或未完成的木材的顏色。
觀察到的飾面顏色的變化根據(jù)飾面的性質(zhì)、木材的種類和它的處理（無論是熱處理還是化學(xué)處理）而有所不同。
其他研究則調(diào)查了 加速老化對飾面的附著力的影響。
2.1 材料
木材/飾面系統(tǒng)是一個由木材基材和應(yīng)用于該木材的一種或多種飾面產(chǎn)品組成的樣品。
木材/精加工系統(tǒng)的選擇是在與摩洛哥木材精加工行業(yè)的制造商密切磋商后作出的。
木材基質(zhì)的選擇是在蘇格蘭松（Pinus sylvestris）和Pedunculate Oak（Quercus robur）上進(jìn)行的。

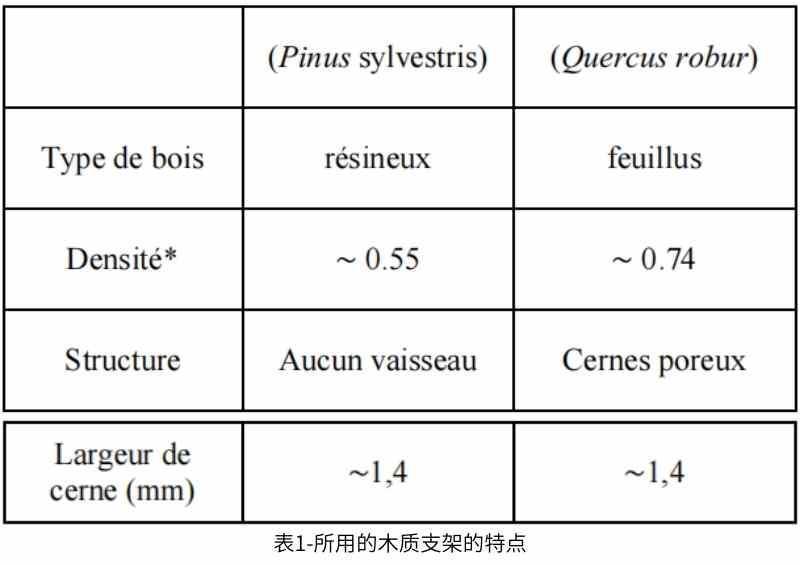

表1給出了所使用的木材基材的一些特征。
2.1.1 生產(chǎn)試驗樣品
尺寸為15 x 8 x 1.8毫米的測試樣品，沿縱向?qū)ΨQ軸（L）縱向切割，沿切向?qū)ΨQ軸（T）寬度切割，沿徑向?qū)ΨQ軸（R）深度切割。所有的木材試樣都在氣候室中平衡，相對濕度為65±5％，溫度為20℃，然后再涂上飾面。的平衡濕度。試樣的平衡含水量為12%。
2.1.2 精加工產(chǎn)品

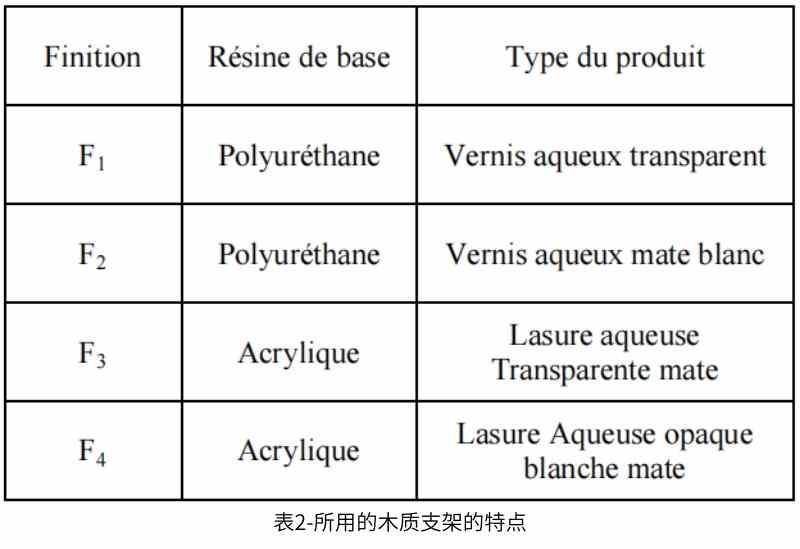

與木材一樣，所使用的四種商業(yè)水性飾面是在與摩洛哥的木材加工行業(yè)協(xié)商后選擇的。兩種聚氨酯樹脂基飾面（F1和F2）和兩種丙烯酸樹脂基飾面（F3和F4）。表2給出了一些關(guān)于所使用的商業(yè)表面處理的用過的信息。
2.1.3 木質(zhì)表面的涂層
所選的精加工產(chǎn)品是根據(jù) 在每個產(chǎn)品的一個切面上提供每個產(chǎn)品的數(shù)據(jù)表。每個測試片的。其他的面孔是 另一邊用密封膠密封，涂抹了三天的時間 另一面用密封劑密封，涂抹三天，每天一層。
在測試開始之前，試樣被放置干燥一周。允許干燥一個星期。
2.2 方法
2.2.1 紫外加速老化測試
加速老化實驗是在QUV紫外老化試驗箱中進(jìn)行的，有8個UVA 340燈，符合EN 927-6 2006。試樣在QUV紫外加速老化測試箱中的曝光周期包括在T = 45 ± 3°C下24小時的第一個冷凝階段，然后在T = 60 ± 3°C下144小時的紫外線照射和噴涂階段，然后是2.5小時的照射階段，最后是0.5小時的噴涂階段。噴灑0.5小時。這些樣品是 暴露在加速老化的環(huán)境中12周。
2.2.2 顏色測量
使用X-rite SP 62分光光度計對木材涂飾系統(tǒng)進(jìn)行了比色分析。測量的參數(shù)有：亮度（L*）、色度坐標(biāo)、綠-紅（a*）和藍(lán)-黃（b*），參考CIELab顏色坐標(biāo)系統(tǒng)。每個參數(shù)的取值是三個測量值的平均值。
從L*、a*和b*的數(shù)值中，計算出亮度差（?L*）和色度坐標(biāo)（?a*和?b*）、色相角（h）、色彩飽和度（C*）和總體色差（?E*），方法是 用以下公式計算。
?L* = L*f - L*i
?a* = a*f - a*i
?b* = b*f - b*i
h = arctg (b* / a*)
C*=（a*2 + b*2 ) 1/2
?E*=（?L*2 + ?a*2 + ?b*2 ) 1/2
其中，L*f a*f b*f 分別為試樣的L*、a*和b*。QUV紫外老化測試和L*i a*i 和b*i 是L*，a*和b*的分別是QUV紫外老化試驗箱測試前的樣品。

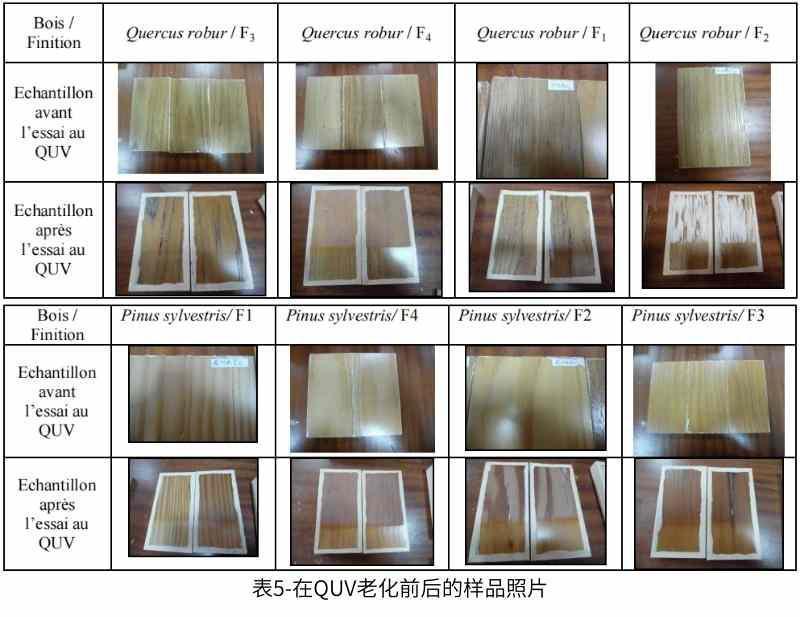

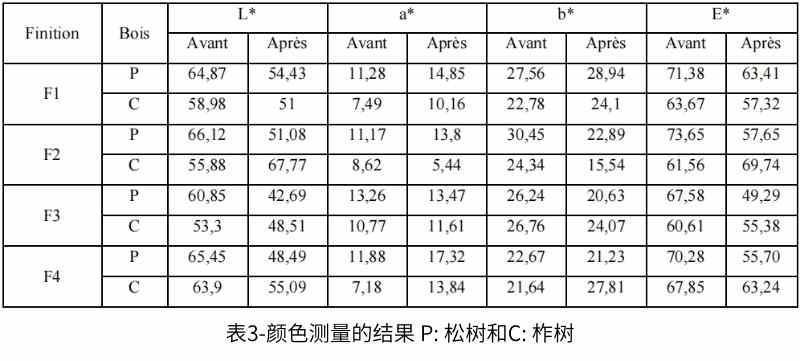

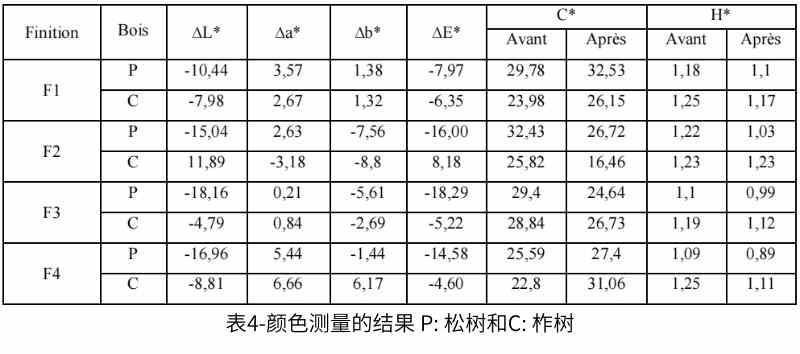

表3顯示了基于每個木材/飾面對的初始顏色坐標(biāo)的L*、a*、b*和E*的值，表4顯示了根據(jù)每個木材/飾面對的初始顏色坐標(biāo)的L*、a*、b*和E*的值計算出的ΔL*、Δa*、Δb*、ΔE*、C*和H的值，表5顯示了QUV紫外測試?yán)匣昂髽悠返囊恍﹫D片。
從表3和表4可以看出，在QUV老化后，所有精加工對的L*值都會下降，但對（松樹/精加工）的影響更大，而a*值會增加。
?a*的正值表明，除了一對(柞樹/ F2)外，飾面有變得更紅的趨勢，其表面有變得更綠的趨勢。(松樹/整理)對的綠-紅坐標(biāo)(a*)高于柞樹/整理)對，藍(lán)-黃坐標(biāo)(b*)在F1完成對和(柞樹/F4)對中增加，在F2和F3完成對和(松樹/ F4)對中減少。(松樹 / F4)。
對子（松樹/飾面）的顏色飽和度（C*）比對子（柞樹/飾面）高。從表4中可以看出，在QUV老化后，帶有F1和F4表面處理的對子的顏色飽和度（C*）值增加，而帶有F2和F3表面處理的對子則減少。C*值由坐標(biāo)a*和b*得出，(b*)的最高值是(松樹/飾面)對的值，這意味著顏色飽和度(C*)跟隨(松樹/飾面)對的(b*)值。表4還顯示，在QUV老化后，所有飾面對的色調(diào)角（H*）都會下降。根據(jù)表4的結(jié)果，柞木/精加工系統(tǒng)的耐久性排名從高到低依次為：柞木/F3、柞木/F4、柞木/F1和柞木/F2，松樹/精加工系統(tǒng)的耐久性排名從高到低依次為：松木/F1、松木/F4、松木/F2和松木/F3。
涂飾可以保護(hù)木材不受水分、溫度和陽光的影響。這是增加木材產(chǎn)品價值的一個重要步驟。此外，木制品的壽命往往與飾面的耐久性有關(guān)。在這項研究中，通過測試表面光澤度和顏色，研究了加速老化對上過清漆和染色的蘇格蘭松樹（Pinus sylvestris）和短柄橡木（Quercus robur）標(biāo)本的光澤度和顏色的影響。木材/表面處理系統(tǒng)的選擇是與摩洛哥的木材/表面處理行業(yè)協(xié)商后作出的。我們選擇了兩種聚氨酯樹脂基飾面（F1和F2）和兩種丙烯酸樹脂基飾面（F3和F4）。結(jié)果顯示，老化導(dǎo)致所有研究的試樣的亮度下降和顏色改變。這項研究使我們有可能對所調(diào)查的木材/飾面系統(tǒng)進(jìn)行耐久性排名。柞木/精加工系統(tǒng)的耐久性排名從高到低依次為：柞木/F3、柞木/F4、柞木/F1和柞木/F2，松樹/精加工系統(tǒng)的耐久性排名從高到低依次為：松木/F1、松木/F4、松木/F2和松木/F3。
與本文關(guān)聯(lián)的產(chǎn)品:
