HNPM微量輸送泵_微型定量泵實現精確注液和計量

即使很多設備制造商能完成大部分液體注射或計量，但在計量極少量的低粘度或高粘度液體時，無疑都會遇到困難。這是因為高壓差、液體腐蝕性、高精度等嚴苛要求難以同時滿足。德國彗諾HNPM微型齒輪泵專為液體微量精確輸送而設計，輕松完成要求極高的計量輸送任務。

1、品牌簡介

德國彗諾HNP Mikrosysteme公司創始于1998年，在2022 年營業額已達到 1700 萬歐元，目前已有85名員工。該公司專注開發、制造和銷售微型環形齒輪泵，實現快速、高精度、穩定與微量注液。HNPM公司總部位于德國北部，從概念起源、產品設計、組裝直至驗證等全過程都在總部完成。HNPM憑借創新的理念在微反應技術領域取得無數獎項。

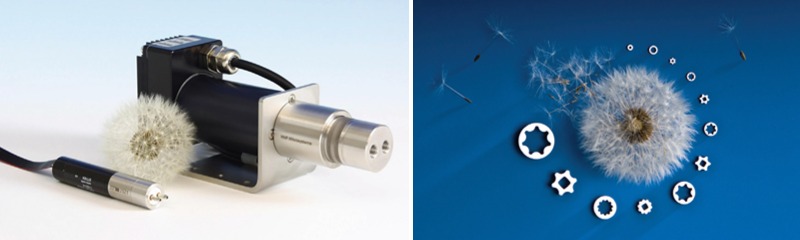

2、高精度 - 低脈動 - 耐腐蝕性

微型環形齒輪泵（mzr-pump，下文簡稱為“微量泵”）的特點是低脈沖注液和實現死區容積最小化。微量泵具有精度高、使用壽命長、占地面積小，易于維護、耐腐蝕性、耐高壓等優勢。

其中，全密封惰性系列成熟應用于化學加工、流動化學、微反應等具有挑戰的輸送任務。該系列的微量泵的轉子組由部分穩定的二氧化鋯制成，其他功能部件由氧化鋁或碳化鎢制成。這些材料都公認為高耐腐蝕性，因此我們的泵適用于氧化性和還原性液體、酸、堿和溶劑，同時還具有出色的耐磨性。另外，碳化硅（SSiC）被用作軸和軸承材料，泵體由合金 C22 或不銹鋼組成。

3、廣泛應用于多個行業

HNPM微量輸送泵_微型定量泵共有五大系列，廣泛應用于多個領域行業。除了醫療分析儀器、工程設備和建筑等行業外，還適用于化學和制藥加工、微反應技術等行業的嚴苛計量任務。

在化學和制藥加工、微反應技術以及有機電子或航空航天等新興行業中，微量泵集成到不同設備中能輕松實現 0.25 μl 液體的精確計量、1.5 μl/min 至 1.1 l/min 流量的穩定輸送以及滿足 0 至 150 bar 的壓力差。液體粘度范圍從 0.3 到 1,000,000 mPas，并適用于輸送潤滑和非潤滑液體。

4、涂裝工藝舉例

HNPM微量輸送泵_微型定量泵為噴涂系統和槽模穩定供液，用于涂抹非常薄的涂層，0.1-500 ml/min 的液體低脈動連續穩定輸送到工件表面進行涂裝。該工藝常見于醫用支架的藥物涂裝、眼鏡鏡片和太陽能電池的功能涂層和揮發層、DVD 噴涂工藝等，也會用在有機電子產品和新能源電池系統的生產中。

德國彗諾HNPM微量泵還為強化化學工藝的反應釜以及輥對輥工藝的印刷裝置或槽模穩定進料。

5、其他應用介紹

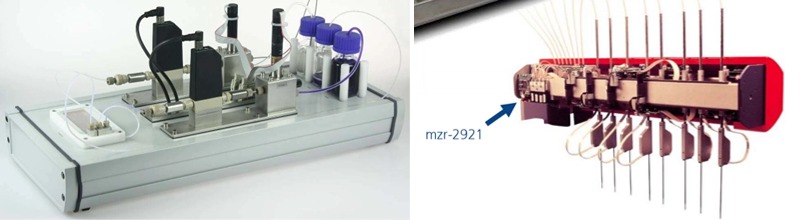

此外，HNPM微量輸送泵_微型定量泵還能集成到 DNA 分析設備、血液分析設備以及開放式移液系統中，該泵的結構緊湊設計有助于實現設備微型化，用戶根據具體工藝對該泵進行特定編程。

該泵不僅對剪切力敏感的液體實現低脈動輸送，還能自吸和精確計量少量液體，連續輸送高流量液體，例如用于清洗工藝。這三種功能都能在同一臺泵獨立完成，大大簡化了分析儀器內部結構，大約5 μl的輸送量可以達到1% 的計量精度。

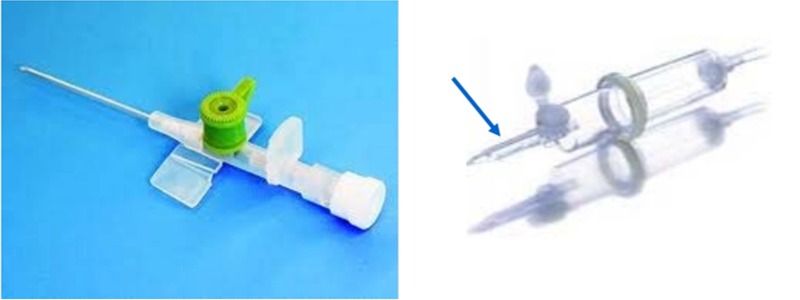

在生產一次性注射器、輸液器、留置針、定制管道和醫用瓶塞等醫療產品過程中，使用有機硅作為運動部件之間的潤滑劑或留置插管無痛應用的滑行劑。根據醫療服務規范，每個裝置的硅膠用量應盡量減少到 0.1-0.2 μl。計量閥和壓力定時控制計量系統是無法實現所需的精度要求，而我們的HNPM微量泵則可以滿足這一要求。

與硅膠涂覆應用類似，精確可靠計量和分配粘膠劑也是涂膠設備的關鍵。例如，需要使用透明的紫外線固化膠粘劑連接光學系統，HNPM微量輸送泵_微型定量泵能在0.5-10 μl 的體積內實現無氣泡計量和高重復精度涂膠。其他應用領域包括：

1）高效和長時間穩定計量熱熔膠、用于連接工藝的精確注膠；

2）高度動態和精確計量微量潤滑脂；

3）高度精確微量涂油，潤滑脂、酒精、化妝品和其他大部分液體的灌裝。

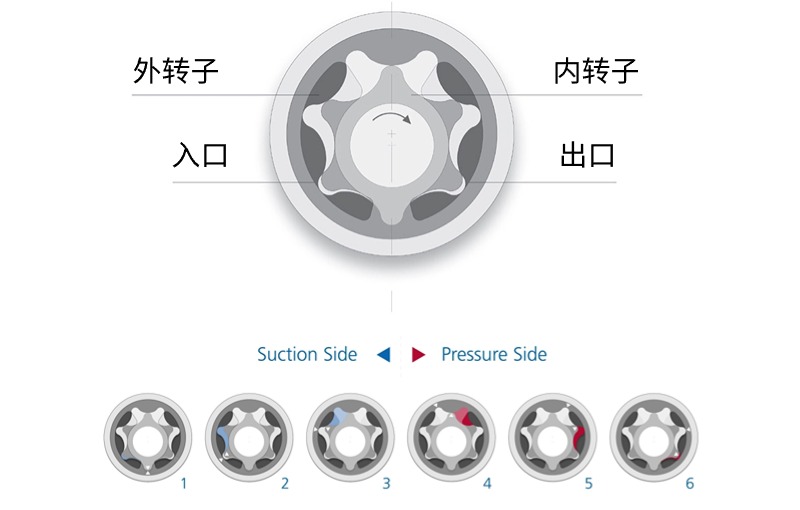

6、HNPM微量輸送泵_微型定量泵的工作原理

HNP Mikrosysteme 的微型環形齒輪泵（mzr-pump）是知名微型環形齒輪泵。它屬于旋轉正排量泵，兩個偏心安裝的轉子（外轉子和內轉子）與它們的擺線齒輪相互嚙合。其中外轉子比內轉子要多一個齒。齒輪泵的軸連接到內部轉子，精確控制的電機驅動內轉子，內轉子又帶動可旋轉的外轉子。

在旋轉過程中，偏心安裝的轉子組形成由多個密封泵腔組成的系統，這些泵腔容積在輸出側增加，同時在輸送側減少。這樣，在同時連接多個泵腔的腎形入口和出口之間就會產生均勻而低脈動的恒流。泵能正轉或者反轉，但建議使用推薦的旋轉方向。

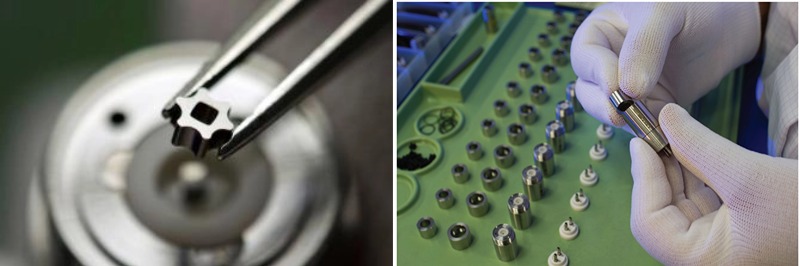

7、生產精度在微米范圍內

德國彗諾HNPM微量輸送泵_微型定量泵不僅具有高輸送精度，其功能部件的生產時也是具有高精度。

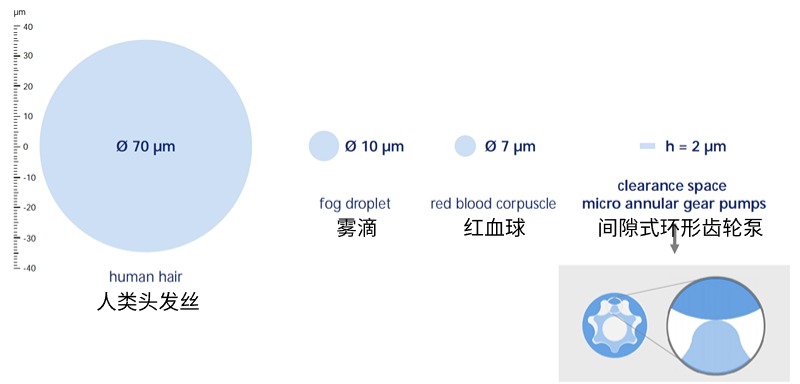

微小的內部泄漏量對該泵的輸送性能具有很大影響。與大型泵相比，回流效應在微型泵中更為明顯，因為微型泵的輸送量更小，相對泄漏流量的影響就更大。在微量泵內部結構中，齒輪間隙的總高度為 2 μm。一個大小為 7 μm 的紅血球已經超出 mzr 泵上功能部件生產公差的數倍，而一根直徑約為 70 μm 的人類頭發相比之下也顯得非常巨大。

8、產品優勢

• 精確可靠計量，穩定配料

• 死區容積最小化

• 使用壽命長

• 結構緊湊，占地面積小，易集成

• 耐腐蝕

• 低脈動

• 自吸

• 低剪切應力

• 適應廣泛液體粘度，適用于輸送潤滑和非潤滑液體

• 耐高壓

• 正反轉均可

9、德國彗諾HNPM中國代理商--佛山翁開爾公司

作為德國HNPM公司在中國的指定代理商，佛山翁開爾公司自 2013 年起與HNPM友好合作，共同開發國內市場。
