光伏組件EL測試，即電致發光（Electroluminescence，簡稱EL）測試，是一種非破壞性的檢測方法，用于評估光伏組件的質量和性能。以下分別介紹其測試原理和成像原理：

一、光伏組件EL測試原理

EL測試原理主要基于光伏效應和電致發光現象。

1. 光伏效應：

• 是光伏組件能夠?qū)⒐饽苻D(zhuǎn)化為電能的基礎。當光伏組件受到光照時，光子與組件內部的硅材料相互作用，激發出電子-空穴對。這些電子-空穴對在電場的作用下分離，形成光生電流，從而實現光能向電能的轉換。

2. 電致發光現象：

• 是EL測試的核心原理。在光伏組件內部，當電子在回到價帶（即基態）的過程中，會釋放出能量，表現為光的發射，即電致發光現象。

• 在EL測試中，通過在光伏組件的兩端施加一定的電壓（正向電壓），可以激發出組件內部的電子，使其發出可見光（或主要在近紅外區域發光）。這些光線的強度和分布可以反映出組件內部的結構和性能。

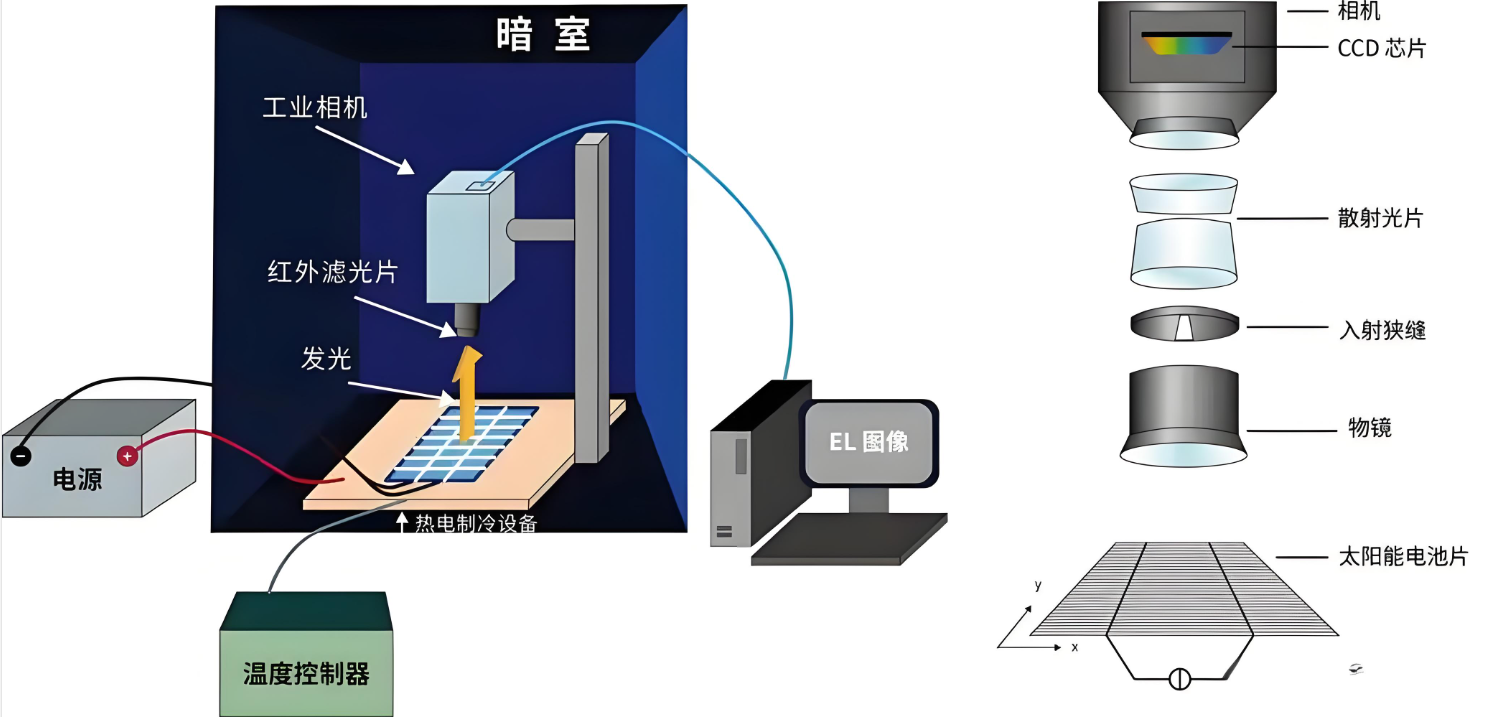

具體來說，EL測試過程包括以下步驟：

1. 電壓激發：向光伏組件施加正向電壓，注入非平衡載流子（即額外的電子和空穴）。

2. 載流子復合：非平衡載流子在組件內部復合時釋放出能量，這些能量以光子的形式發射出來。

3. 光子探測：通過高靈敏度的光子探測器（如CCD相機或紅外相機）捕捉這些光子，并將其轉化為可視化的圖像。

二、光伏組件EL成像原理

EL成像原理主要基于光子探測器捕捉到的光子信號轉化為數字圖像的過程。

1. 光子信號捕捉：

• 在EL測試中，當光伏組件內部的電子在電場作用下發出光子時，這些光子被高靈敏度的光子探測器捕捉。

• 光子探測器通常具備對近紅外光的高敏感度，因為光伏電池組件的電致發光主要在近紅外區域。

2. 信號轉化與圖像處理：

• 捕捉到的光子信號被轉化為電信號，并進一步轉化為數字圖像。

• 通過計算機處理這些圖像，可以直觀地觀察到光伏組件內部的缺陷和故障。例如，圖像的均勻性可以反映組件內部硅材料的均勻性，而圖像的亮度則可以反映組件的光電轉換效率。

3. 缺陷識別與定位：

• 在缺陷區域，由于非平衡載流子的濃度較低，釋放的光子較少，因此EL圖像較暗。

• 通過分析EL圖像的亮度和均勻性，可以識別出光伏組件內部的隱裂、斷柵、虛焊、PID（電勢誘導衰減）、碎片、二極管短路、混檔等缺陷，并對其進行定位。

綜上所述，光伏組件EL測試原理主要基于光伏效應和電致發光現象，通過施加電壓激發組件內部的電子并捕捉其發出的光子來評估組件的質量和性能。而EL成像原理則主要基于光子探測器捕捉到的光子信號轉化為數字圖像的過程，通過計算機處理這些圖像來直觀地觀察到光伏組件內部的缺陷和故障。
