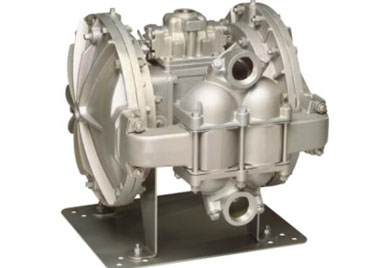

鋁合金氣動隔膜泵

ST15鋁合金氣動隔膜泵，從美國原裝進口的一款金屬泵，鋁合金金屬材質，是一種新型的輸送設備，符合理想的高腐蝕性和危險的化學流體的輸送要求，目前已經廣泛應用各個場合，尤其是石化、陶瓷、冶金等行業。

鋁合金氣動隔膜泵結構緊湊，體積小，重量輕，便攜式，方便移動，而且鋁合金材質耐用耐腐蝕，是一種非常理想的氣動隔膜泵。

此外，鋁合金氣動隔膜泵還有其他相關性能特點，以下就是詳細的參數介紹：

1、端口尺寸：ST15：11/2“NPT

2、容量:0到90加侖(340 LPM)

3、空氣分配閥無潤滑，無檔位設計

4、盡可能大輸送固體顆粒盡可能多25“(6.3 MM)

5、盡可能大排液量125 psi或289英尺水(8.6條或88米)

6、排量/沖程0.37加侖(1.29升)

7、盡可能大工作壓力125磅(8.6條)

8、裝運重量：鋁：99磅;(46千克)鑄鐵：146磅;(66千克)不銹鋼：212磅;(95千克)

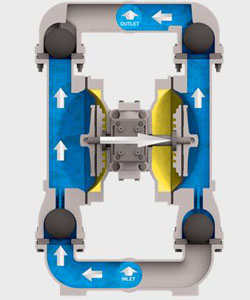

鋁合金氣動隔膜泵工作原理：

隔膜泵有兩個對稱的裝有彈性隔膜的工作腔，隔膜用隔膜連桿連成一體，壓縮空氣從泵的進氣接頭進入中間體后，推動兩個工作腔內的隔膜，驅動連桿聯結的隔膜同步運動。

同時，另一工作腔中的氣體則從其隔膜的背面排出泵外。當活塞達到行程終點，配氣閥機構則自動的將壓縮空氣引入另一工作腔，推動隔膜泵朝反向運動，這樣就形成了兩個隔膜的同步往復運動。

每個工作腔的單向球閥使隔膜做往復運動，讓工作腔內容積改變，使兩個單向球閥交替的開啟和關閉，從而使液體連續的吸入和排出。

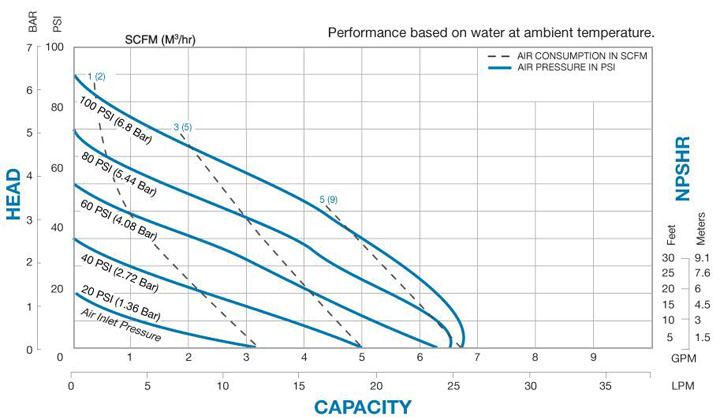

鋁合金氣動隔膜泵性能曲線：
