臺架式影像投影儀

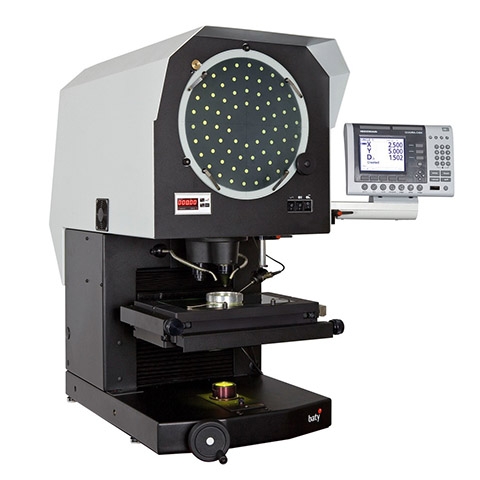

SM350臺架式影像投影儀采用全新技術設計理念，350mm (14'')投影屏，它的一個顯著特點是它的聚焦軸可用做Z軸的測量軸，這樣用觸摸啟動傳感器便可輕松進行Z軸方向測量。另一突出功能就是可具有三個物鏡的轉塔，可自由選擇放大倍數而無需重新校準。

特點：

 350mm屏

 數字顯示操作面板

 多方向光源調節

 堅固的鋼制材料主體

 高精密滾動軸承

 快速精準的X、Y軸移動

 直立圖像

 清晰的直立屏幕

 250mmX125mm (10''×5'') 移動工作臺

屏幕轉動緊固片

表面光學照明

標配10X鏡頭

測量可選附件：

SM350-XLS臺架式影像投影儀：簡易2軸測量顯示器,可測量點到點X,Y和圓弧、角度等。

SM350-GXL臺架式影像投影儀：除XLS點，線，圓弧，角度等基本測量功能外， 還具有測量過程列表和圖形顯示特點。測量程序列表使操作者清晰查看測量過程的公差和報告等。

SM350-GXL-E臺架式影像投影儀: 除GXL功能外， 還配置自動尋邊。作為可選附件，傳感器能在內部擬合。

SM350-FT-2臺架式影像投影儀：帶2D FUSION TOUCH功能的完整TOUCH SCREEN 軟件。完整幾何圖形，零件測量視圖可以作為測量圖紙打印。 報告包括SPC，PASS或FAIL統計，可輸出到EXCEL等辦公軟件。Windows操作系統19寸觸摸顯示屏。

SM350-FT-2E臺架式影像投影儀：帶2D FUSION TOUCH功能的完整TOUCH SCREEN 軟件。內置光學邊緣探測功能可以“在空中”將數據點投射影像傳遞給光線傳感器。內置邊緣傳感器在R系列投影儀中是可選項。 配置自動尋邊功能，使操作簡單快速，消除人為測量誤差。

可用選項

自動屏幕安裝式邊緣傳感器(僅FT2-E型號)

重型櫥柜

可選電子測量系統，滿足不同的需求(見Baty讀數器選項)

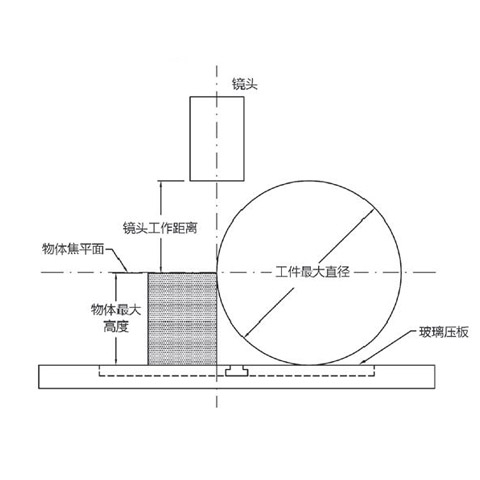

鏡頭參數

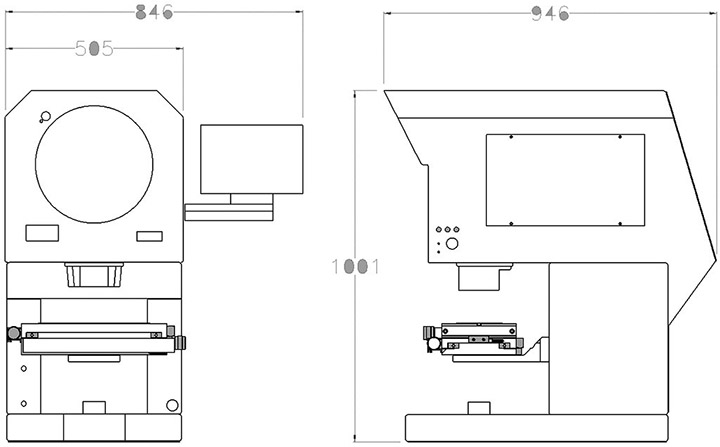

系統結構圖
